1. Overview
Ny strut entona elektrika, antsoina koa hoe actuator electric linear, dia azo ampiasaina hanandratana sy hanidy ny varavarankelin'ny tranofiara sakafo. Tsotra ny rafitra: miditra amin'ny famatsiana herinaratra/transformer ny herin'ny AC, mamoaka herinaratra DC ny mpanova, ary manova ny polarity DC ny mpanova, ary manova ny polarity DC ny strut mba hanitarana na hialana.

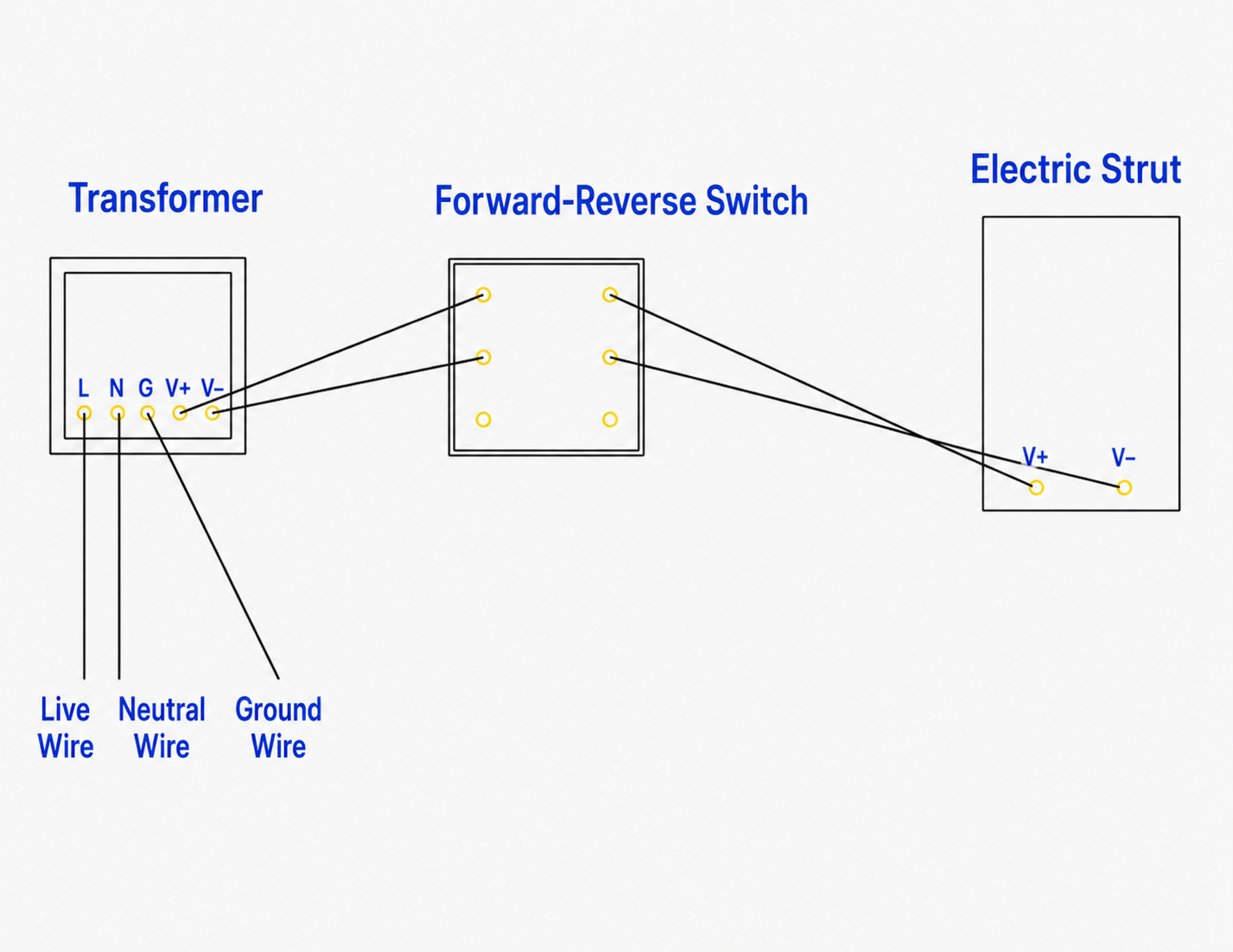

Ny sary wiring nomena dia mampiseho terminal dimy amin'ny lafiny transformer: L, N, tany, V + ary V-. Ny fivoahana DC V+ sy V- dia mifandray amin'ny switch mandroso-mivadika, ary ny output switch dia mifandray amin'ny terminal strut elektrika V + sy V-.
2. Ireo singa fototra
| singa |
Function |
| Famatsiana herinaratra / transformer |
Manova ny fidirana AC tranofiara ho hery DC ho an'ny strut elektrika. Ampifandraiso amin'ny L, N ary PE/tany ny fidirana AC. Ampifandraiso amin'ny V+ sy V- ny vokatra DC. |
| Fanodinana mandroso-mivadika |
Ny DPDT reversing switch dia manova ny polarity alefa any amin'ny actuator. Ny lalana iray dia manitatra ny strut ary manokatra ny varavarankely. Ny lalana hafa dia manala ny strut ary manidy ny varavarankely. |
| Electric strut / actuator |

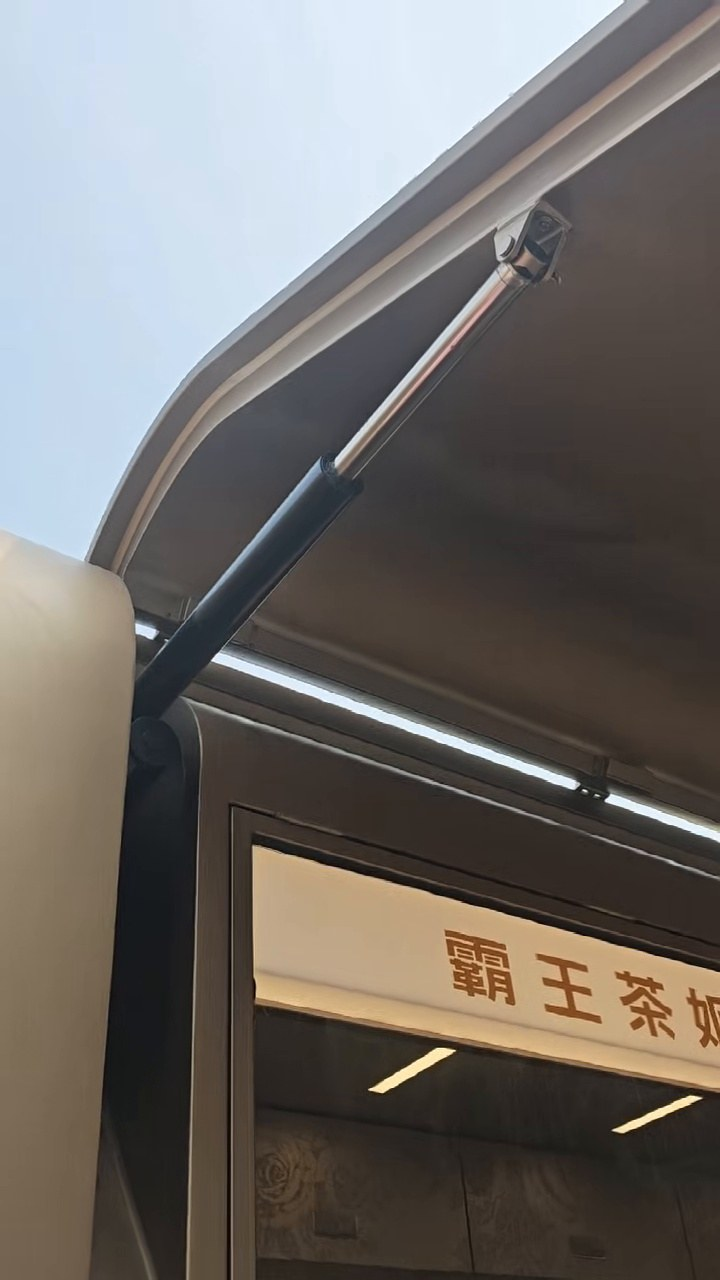

Ny fanohanana maotera napetraka eo anelanelan'ny vatan'ny tranofiara sy ny tontonana fikandrana serivisy. Ny tariby roa dia mifandray amin'ny output switch. |
| Fametrahana bracket sy bolt |
Ny teboka fametahana mekanika dia tsy maintsy matanjaka ampy hanohanana ny lanjan'ny varavarankely sy ny herin'ny fisintonana ny actuator. |
3. Fitsipika tariby
- Tapaho ny herinaratra alohan'ny fametahana tariby. Ataovy azo antoka fa tsy mifandray amin'ny herinaratra ny tranofiara. Aza miasa amin'ny wiring mivantana.
- Ampifandraiso amin'ny transformer ny fidirana AC. Ampifandraiso amin'ny L ny tariby mivantana, ny tariby tsy miandany amin'ny N, ary ny tariby fiarovana/tany amin'ny terminale. Ilaina ny fifandraisana amin'ny tany ho fiarovana.

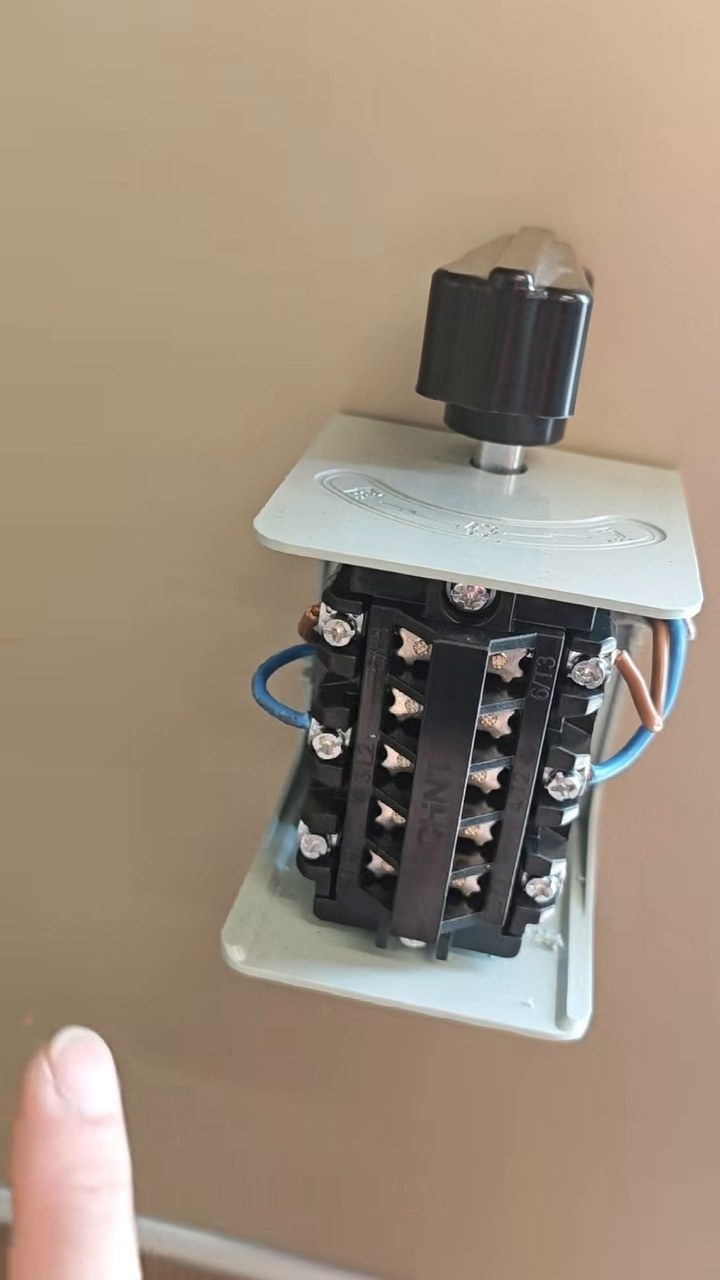

- Ampifandraiso amin'ny switch mivadika ny vokatra DC. Ampifandraiso amin'ny sisiny fidirana amin'ny fikandrana mandroso-mivadika toy ny aseho amin'ny kisary wiring ny output transformer V+ sy V-.
- Ampifandraiso amin'ny strut elektrika ny output switch. Ampifandraiso amin'ny tariby V+ sy V- amin'ny tariby elektrika ny lafin'ny fivoahana. Rehefa tsindriana amin'ny fomba iray ny switch dia miitatra ny strut. Rehefa tsindriana amin'ny fomba hafa dia mivadika ny polarity ary mihemotra ny strut.
- Andramo ny lalana. Alefaso vetivety ny rafitra ary tsindrio ny switch. Raha toa ka mihodina amin'ny lalana mifanohitra amin'ny mari-pamantarana switch ny varavarankely, vonoy ny herinaratra ary ampifamadiho ny tariby roa mivoaka ny actuator.
- Arovy sy arovy ny wiring rehetra. Mampiasà terminal insulated, clip tariby, ary fantsona fiarovana. Esory ny tariby amin'ny sisiny metaly maranitra, fitaovana mahandro mahamay, faritra misy rano ary savily mihetsika.
4. Fampifandraisan'ny Struts elektrika roa amin'ny varavarankely iray
Ho an'ny varavarankelin'ny tranofiara sakafo midadasika, dia azo apetraka eo amin'ny ilany havia sy havanana ny strut elektrika roa. Amin'io tranga io, ny actuators roa dia mifandray amin'ny tsipika mitovy amin'ny output switch, ka samy mahazo ny polarity mitovy amin'ny fotoana iray ihany. Mampiasà actuator roa mifanandrify mitovy volt, halavan'ny famelezana, hafainganam-pandeha ary naoty enta-mavesatra. Ny famatsiana herinaratra koa dia tsy maintsy manome courant ampy ho an'ireo actuators miara-miasa.
Raha tsy mihetsiketsika ny roa tonta, atsaharo avy hatrany ny fitsapana ary jereo ny zoro fametahana, ny friction, ny famaritana ny actuator ary ny fifandraisana elektrika. Aza manery ny varavarankely hivezivezy, satria ny hetsika tsy mitongilana dia afaka manodina ny varavarankelin'ny serivisy.
5. Fametrahana sy fiarovana Notes
- Fidio ny mpanova malefaka mety ho an'ny actuator, toy ny 12 V DC na 24 V DC, araka ny tena marika eo amin'ny actuator.
- Mampiasà fuse na breaker eo amin'ny lafiny famatsiana araka ny tomban'ny actuator amin'izao fotoana izao sy ny fepetra elektrônika eo an-toerana.

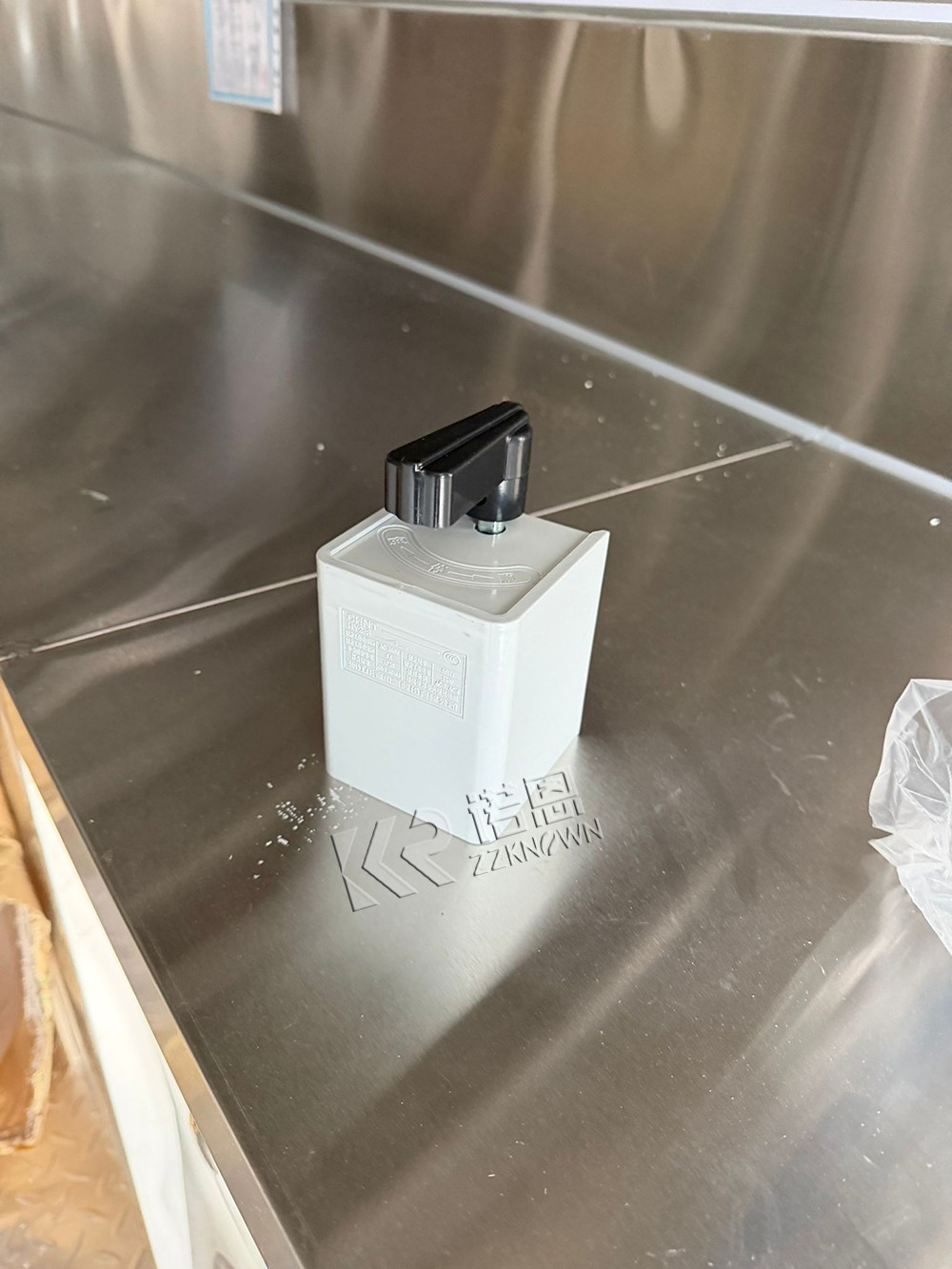

- Apetraho ny switch izay ahafahan'ny mpandraharaha mahita ny varavarankely mihetsika rehefa manindry ny fanaraha-maso.
- Aza apetraka eo akaikin'ny faritra misy rano mitsimoka ny switch na ny terminale mibaribary raha tsy misy fefy tantera-drano mety tsara ampiasaina.
- Aorian'ny fametrahana dia sokafy sy hikatona imbetsaka ny varavarankelin'ny serivisy ary jereo raha misy tabataba tsy mahazatra, bolt mivaha, tariby fanafanana, na hetsika tsy milamina.
- Ny fifandraisana elektrika farany dia tokony hojeren'ny elektrisianina mahay, indrindra ho an'ny tranofiara fanondranana izay tsy maintsy manaraka ny fenitry ny herinaratra eo an-toerana.
6. Famahana olana haingana
| Olana |
Fanamarinana mety |
| Tsy mihetsika ny strut. |
Hamarino ny herin'ny fidirana AC, ny voly output transformer, ny fuse, ny terminal switch ary ny wiring actuator. |
| Ny strut dia mandeha amin'ny lalana diso. |
Vonoy ny herinaratra ary ampifamadiho ny tariby famotsorana actuator roa eo amin'ny ilany mivoaka. |
| Mihetsiketsika ny strut fa mijanona eo ambany enta-mavesatra. |
Mety ho mavesatra loatra ny varavarankely, mety ho diso ny zoro fametrahana, na mety tsy ampy ny rivotry ny transformer. |
| Ny struts roa dia mihetsika tsy mitovy. |
Hamarino fa mitovy ny fepetra apetraky ny struts roa ary ny brackets roa dia mirindra tsara. |
Fehiny
Ny fomba fampifandraisana ho an'ny varavarankelin'ny tranofiara sakafo elektrika entona strut dia: AC velona, tsy miandany, ary tany amin'ny transformer; mpanova V+ sy V- ao amin'ny switch mandroso-mivadika; ary ampidio ny V+ sy V- amin'ny strut elektrika. Ny switch dia mamadika ny polarity mba hahafahan'ny actuator manitatra ny varavarankely ary manidy ny manidy azy. Ny tariby marina, ny fametrahana mekanika azo antoka, ary ny fiarovana azo antoka dia ilaina amin'ny fiasana tranofiara sakafo azo antoka isan'andro.
Zava-dehibe: Ity lahatsoratra ity dia famintinana tariby azo ampiharina mifototra amin'ny kisary sy sary nomena. Ampifanaraho foana ny etikety singa tena izy sy ny mari-pandrefesana alohan'ny tariby.
